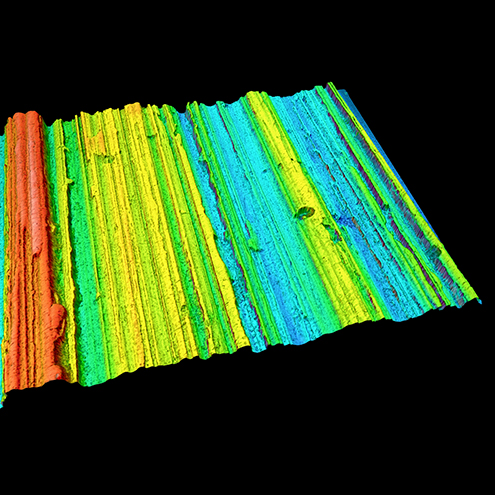

surface-texture-02

表面性状

このプラグインは、ISO 25178: 製品の幾何特性仕様(GPS)- 表面性状:三次元 – 規格に定義された対応するパラメータに従って、表面性状(面粗さ)を解析するために使用します。

surface-texture-02
surface-texture

表面性状

このプラグインは、ISO 25178: 製品の幾何特性仕様(GPS)- 表面性状:三次元 – 規格に定義された対応するパラメータに従って、表面性状(面粗さ)を解析するために使用します。

Surface Texture
Surface Texture
パラメータ コメント
Sa 算術平均高さ
Sq 二乗平均平方根高さ
Sz 最大高さ
Sp 最大山高さ
Sv 最大谷深さ
Ssk スキューネス
Sku クルトシス
Sal 最小自己相関長さ
Str 表面性状のアスペクト比
Sdq 二乗平均平方根傾斜
Sdr 界面の展開面積比
Smr 負荷面積率
Smc 逆負荷面積率
Sxp 極点高さ
Sk コア部のレベル差
Spk 突出山部高さ
Svk 突出谷部深さ
Smr1 負荷面積率(山部)
Smr2 負荷面積率(谷部)
Vv 空間容積
Vvv 突出谷部空間容積
Vvc コア部空間容積
Vmp 突出山部体積
Vmv コア部体積
Smean 高さ算術平均
Smax 最大高さ
Smin 最小高さ
