SensoVIEW

强大的分析软件

SensoVIEW 是执行各种分析任务的理想软件。它包括对 3D 或 2D 测量值进行初步检查和分析需要的全套工具,可用一组分析工具计算粗糙度和体积,测量关键尺寸(角度、距离、参数)。可将分析模板保存并应用于多个测量 。

SensoVIEW screen & topo

易于使用

简洁却强大,专为您设计

Sensofar 系统配备的这一款动态软件提供一整套用户友好的工具,用于显示并分析测量值。用户将得到培训和指导,熟悉 3D 环境,获得独特的用户体验:只需单击一次就可调用运算符、设计风格引人注目的图标、更容易理解的功能、同步的 3D、2D 和 剖面视图,这些都只是 SensoVIEW 软件主要特征的一部分。

SensoVIEW icon 1

选择您
自己的视图

3D 和 2D 交互式视图提供多种比例、显示和渲染选项。

sensoview_processyourdata_icon2

处理
您的数据

处理数据信息或生成备选层的全套运算符。

SensoVIEW icon 3


分析工具交互

对 3D 或 2D 测量值进行初步检查和分析需要的多种分析工具。

SensoVIEW icon 5

您的分析应用

创建分析模板将一系列测量结果,使用相同的预设流程进行分析。

SensoVIEW icon 4

获取您的
结果

获取可定制报告,或者以多种格式导出 3D 测量数据。

ISO 参数

关键参数的智能计算工具

SensoVIEW分析软件提供了一个具体的步骤指南,根据ISO 21920和25178获得粗糙度参数的表面纹理参数,根据ISO 12781获得平整度参数的表面纹理参数。这是满足粗糙度和波纹度ISO标准的最简单方法,简化了分析过程。

ISO 21920 计算

iso-4287-calculations

它根据 ISO 21920 自动滤除主波形,并会得到粗糙度 (Rx) 和波纹度(Wx) 参数。参数的计算包括一组预定义的运算符、滤波器(F-运算符、S-滤波器和 L-滤波器)以及其他设置 。

ISO 25178 计算

iso-25178-calculations

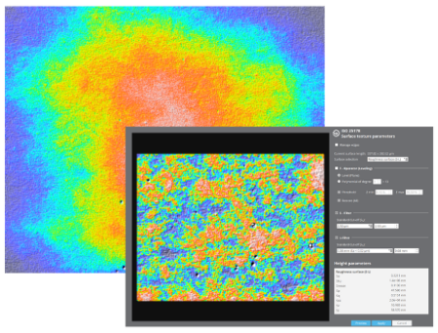

专为不太了解 ISO 滤波器的用户设计,现在,他们只需选择要分析的表面类型,就可提取出这些信息。该运算符根据 ISO25178 标准过滤表面,并得到表面纹理参数。

ISO 21920 计算

它根据 ISO 21920 自动滤除主波形,并会得到粗糙度 (Rx) 和波纹度(Wx) 参数。参数的计算包括一组预定义的运算符、滤波器(F-运算符、S-滤波器和 L-滤波器)以及其他设置 。

iso-4287-calculations
iso-25178-calculations

ISO 25178 计算

专为不太了解 ISO 滤波器的用户设计,现在,他们只需选择要分析的表面类型,就可提取出这些信息。该运算符根据 ISO25178 标准过滤表面,并得到表面纹理参数。

Flatness parameters ISO 12781

ISO 12781计算

SensoVIEW可以根据ISO 12781轻松提取四个平整度参数:峰谷比(FLTt)、峰参考比(FLTp)、参考谷比(FLPv)和均方根(FLTq)。

ISO 标准

表面纹理表征

ISO 25178:几何产品规范 (GPS) – 表面纹理:面层标准是国际标准化组织面向 3D 面层表面纹理的分析,收集整理的相关国际标准。这是首个涉及 3D 表面纹理规范和测量的国际标准,特别是定义了 3D 表面纹理参数及相关规范运算符。

按照 ISO 25178 计算表面参数:

   高度参数(Z 轴方向的高度值)
   空间参数(数据的空间周期性)
   混合参数:(数据的空间形状)
   功能参数(从材料比值曲线、表面形貌、谷底与坡面计算出的参数)
   功能体积参数(根据材料比率曲线计算体积)

ISO 25178 standard 3D areal surface texture

测量显示

更锐利的可视化形貌

图像控制选项一直在不断发展,更好的满足所有样本类型及客户需求。多种图像处理设置包含在每个渲染可视化选项中,同时提供缩放选项,调节更方便。

自动管理的渲染视图

五种智能可视化模式(等高图、堆叠、堆叠 & 等高图真彩色或斜角照明)可以在主屏幕上随心选择。

Rendering views

自动管理的渲染视图

五种智能可视化模式(错误颜色、堆叠、堆叠 & 错误颜色、正确颜色或方向亮度)始终可以在主屏幕上随心选择。

Rendering views

自动流设置

用户能自由控制不同参数,比如缩放范围、Z 轴、堆叠、颜色和阴影设置。

AWB example

波形工具

对于显示图像和 3D 测量值,有几个波形选项可供选用:水平、垂直、圆形、顶部/底部、自由或平均波形。可用各种关键尺寸工具分析波形数据。

Profile and 2D Color of a watch

自动流设置

用户能自由控制不同参数,比如缩放范围、Z 轴、堆叠、颜色和阴影设置。

AWB example

波形工具

对于显示图像和 3D 测量值,有几个波形选项可供选用:水平、垂直、圆形、顶部/底部、自由或平均波形。可用各种关键尺寸工具分析波形数据。

Profile and 2D Color of a watch

结果

可自定义的报告

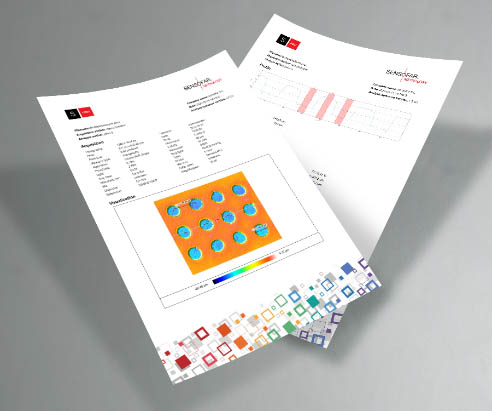

由于可从不同报告模板中选择,用户可配置每个部分,尽可能满足他们的要求。对于每次测量,获得清楚、结构合理的报告的灵活方式,除了其他内容,还可显示采集信息、3D 数据、2D 轮廓和所有 ISO 参数。

Create your own headers & footers

创建自己的页眉和页脚

Set the content as you need

将内容设置为您所需

Choose the style to display your results

选择样式以显示您的结果

Excel & PDF format to edit as you want

Excel & PDF格式,可随意编辑

Reporting SensoVIEW

可导出多种格式的 3D图像

有几个选项可用于管理输出文件。在SensoVIEW分析软件中保存测量时,原始数据始终被保留。测量表面数据可以导出为*.dat、*.stl、*.pcl和*.x3p格式。

Reporting SensoVIEW

可导出多种格式的 3D图像

有几个选项可用于管理输出文件。在SensoVIEW分析软件中保存测量时,原始数据始终被保留。测量表面数据可以导出为*.dat、*.stl、*.pcl和*.x3p格式。

具有统计计算的可导出结果

具有统计计算的可导出结果
应用模板后,用户可以导出包含了所有关键尺寸,并按尺寸类型或编号分类好的统计信息的Excel文件。

Excel file with statistical analysis
