ガイドシステム

logo-sensoscan-sneox_100x100

SensoSCAN

ソフトウェアは、その明快、直感的かつユ
ーザーフレンドリーなインターフェースで
システムを操作します。ユーザーは3D環
境下を誘導され、特別なユーザー体験を
得ることができます。

icones-proces3

サンプルナビ

オーバービューツールは、
測定準備中のサンプル検
査、データ取得前の測定
位置確認、自動化プロシー
ジャの支援をサポートしま
す。いつでも位置を確認で
きるので、高倍率での作業
がより簡単です。.

icones-proces2

自動3D機能

3D自動機能を選択する
と、SensoSCANソフトウ
ェアが正しい照明と適切な
測定範囲を自動的に決定
し、選択された測定タイプ
を実行します。高品質な測
定結果をほんの数秒で得る
ことができます。

icones-proces1

分析&レポート

分析テンプレートを作成し
て、所定のフィルタや演算
方法を繰り返し測定結果
に適用することができま
す。最終的に各測定につい
て、3Dデータ、2Dプロファ
イル、および全ISOパラメ
ータを示す明確で整理され
たレポートが得られます。

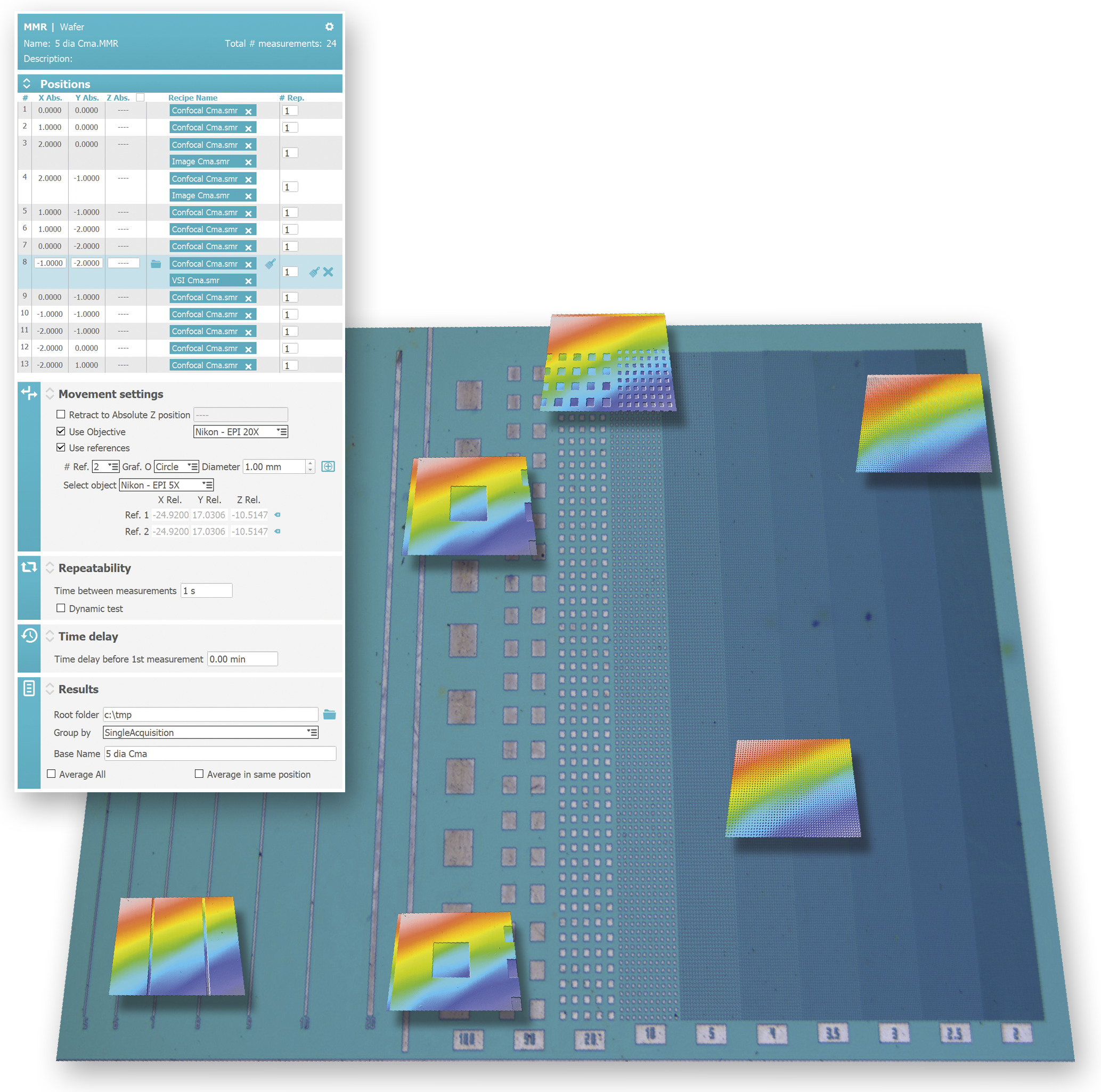

自動実行
モジュール

自動測定はレシピツールで実行
できます。このツールは容易にカ
スタマイズして品質管理プロシー
ジャを作成でき、品質管理検査に
最適です。プロファイルマネージ
ャツール、サンプル識別、データ
エクスポート、合否基準を使用し
て、測定の自動化手順を簡単に定
義できます。

productsneox_sw_automatingprocedure
productsneox_sw_extendedmeasurements

最高
500 Mpx

測定エリア拡張
モジュール

SensoSCANの測定エリア拡張モジュール
を用いると、オーバービュー画像から測定し
たいエリアのレイアウトを簡単に定義できま
す。対象エリアは、長方形、円形、またはリン
グ状に自動でトリミングできます。5億ピクセ
ルまでの広い面積測定が可能です。各フィー
ルドでのオートフォーカスや、垂直走査範囲
を最小化する焦点追跡など、複数のスキャン
方法が提供されます。

パワフル&高度な
分析ソフトウェア

logo-sensoview_sneox_100x100

SensoVIEW

SensoVIEWは幅広い分析作業に理想的なソフトウェアです

対話型分析ツール

3D/2Dインタラクティブビューは、拡大率、表示
やレンダリングオプションを選べます。3D/2D測
定の予備調査・分析のための包括的なツールセッ
トが提供されます。寸法、角度、距離、直径を厳密
に測定でき、また新しい注釈ツールにより強調し
て表示することができます。

シーケンシャルな
演算処理

包括的な演算子のセットにより、データポイントの修正、測定不
可能なデータの復元、形状の除去(平面、球、多項式)、さまざま
なフィルタの適用、プロファイルの切り取り・減算・抽出による
代替レイヤの生成が可能です。分析テンプレートを作成して,
繰り返し測定に所定のフィルタおよび演算方法を適用することもできます。

パワフルな分析ソフトウェア

logo-sensopro_sneox_100x100

SensoPRO

オプションで高度ソフトウェアパッケージ がご利用可能です。

生産ラインにおける迅速な品質管理が、こ
れまでになく簡単に実現できま
す。SensoPROにより生産ラインのオペ
レータは、サンプルをセットして、ガイド付
きの指示に従うだけです。プラグイン式の
データ分析アルゴリズムは、高度な柔軟性
を提供します。新しいモジュールを他の産
業的なニーズに合わせて簡単にカスタマ
イズできます。

SensoPRO プラグイン

高度な
レポーティングソフトウェア

logo-sensomap_sneox_100x100

SensoMAP

オプションで高度ソフトウェアパッケージ がご利用可能です。

Digital Surf社のMountains技術をベースとする
SensoMAPは、分析・レポートのための非常に強力
なツールです。 SensoMAPソフトウェアは完全モ
ジュール式で、ユーザー要件に適合できます。 2つ
のレベル(標準、プレミアム)といくつかのモジュール
(2D/3D/4Dモジュール、高度輪郭、粒子、統計、ス
ティッチング)が利用可能です。

SensoMAP モジュール

Advanced 2D surface texture 2D高度な表面テクスチャ 高度なプロファイルフィルタ、フラクタルとフーリエ解析、統計解析
Advanced 3D surface texture 3D高度な表面テクスチャ 高度な解析、表面性状(粗さ)のためのパラメータ・フィルタ
Contour 輪郭解析 画像から抽出した輪郭プロファイルおよび水平輪郭の幾何寸法
Advanced contour 高度な輪郭解析 高度な寸法や公差、DXF CAD比較、ゴシックアーチ
Grains and particles グレイン&粒子 複数の方法を用いて粒、粒子、島、モチーフ、バンプ、穴分析
Colocalization 他の機器からの画像を使用して顕微鏡によって生成された面共局在と相関
4D series 4D解析 時間、温度、磁場などに対する4D表面の変化を分析
Statistics 複数のデータ集団のための自動化された統計、工程管理能力
3D Fourier 3Dフーリエ FFTベースのテクスチャ解析、ウェーブレットにより高度なFFTフィルタリング、マルチスケール解析
2D automotive 2D自動車 自動車産業のための2D摩擦、コアおよび潤滑分析を加えたパラメータ
